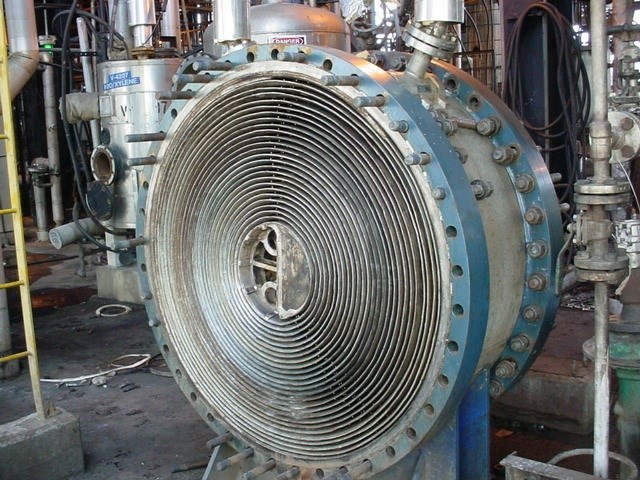

Titannickel-gewundener Blatt-Rohr-Wärmetauscher

Titan-u. Nickel-Spiralen-Blatt-Rohr-Wärmetauscher

Spezifikationen:

Zu betrachten Faktoren, wenn gewundener Blatt-Rohr-Wärmetauscher entworfen ist:

Shell- und Rohrwärmetauscher bestehen einer Reihe aus Rohren. Ein Satz dieser Rohre enthält die Flüssigkeit, die auch nicht erhitzt werden oder abgekühlt werden muss. Die zweite Flüssigkeit läuft über die Rohre, die erhitzt oder abgekühlt werden, damit es die Hitze auch nicht zur Verfügung stellen oder die erforderte Hitze absorbieren kann. Ein Satz Rohre wird das Rohrbündel genannt und kann einige Arten Rohre bestehen: deutlich, longitudinal gerippt, etc. Shell und Rohrwärmetauscher werden gewöhnlich für Hochdruckanwendungen verwendet (mit größerer Stange als 30 und den Temperaturen des Drucks größer als 260°C). Dieses ist, weil die Oberteil- und Rohrwärmetauscher an ihrer Form robustes liegen.

Es gibt einige thermische Ausrüstungsbeschreibungen, die berücksichtigt werden sollen, wenn sie die Rohre in den Oberteil- und Rohrwärmetauschern entwerfen. Diese schließen ein:

1. Rohrdurchmesser: Unter Verwendung des Röhrchens stellt ein Durchmesser den Wärmetauscher wirtschaftlich und kompakt her. Jedoch ist es wahrscheinlicher für den Wärmetauscher, schnelleres oben zu verschmutzen und das kleine macht mechanische Reinigung vom Verschmutzen schwierig.

Um über den verschmutzenden und Reinigungsproblemen vorzuherrschen, können größere Rohrdurchmesser benutzt werden. , den Rohrdurchmesser folglich zu bestimmen, müssen der verfügbare Raum, die Kosten und die verschmutzende Beschaffenheit der Flüssigkeiten betrachtet werden.

2. Rohrstärke: Die Stärke der Wand der Rohre ist normalerweise entschlossen sicherzustellen:

• Es gibt genügend Raum für Korrosion
• Diese Fluss-bedingte Erschütterung hat Widerstand
• Axiale Stärke
• Verfügbarkeit von Ersatzteilen
• Bandstärke (internem Rohrdruck widerstehen)
• Knickfestigkeit (Überdruck im Oberteil widerstehen)

3. Rohrlänge: Wärmetauscher sind normalerweise billiger, wenn sie einen kleineren Oberteildurchmesser und eine lange Rohrlänge haben. So gewöhnlich gibt es ein Ziel, zum des Wärmetauschers herzustellen, solange physikalisch möglich, während Produktionsfähigkeiten nicht, übersteigend. Jedoch gibt es viele Beschränkungen für dieses, einschließlich den Raum, der am Standort verfügbar ist, wohin er benutzt werden wird und der Bedarf, zu garantieren, dass es die Rohre gibt, die in den Längen verfügbar sind, die zweimal die erforderliche Länge sind (damit die Rohre zurückgenommen werden und ersetzt werden können). Auch an es muss erinnert werden, dass lange, dünne Rohre schwierig, herauszunehmen und zu ersetzen sind.

4. Rohrneigung: wenn es die Rohre entwirft, ist sie praktisch, zu garantieren, dass die Rohrneigung (d.h., der Mittemitteabstand von angrenzenden Rohren) nicht kleiner als 1,25mal der Außendurchmesser der Rohre ist. Eine größere Rohrneigung führt zu einen größeren Gesamtoberteildurchmesser, der zu einen teureren Wärmetauscher führt.

5. Rohrfurchung: diese Art von Rohren, hauptsächlich benutzt für die Schläuche, erhöht die Turbulenz der Flüssigkeiten und der Effekt ist in der Wärmeübertragung sehr wichtig, die eine bessere Leistung gibt.

6. Rohr-Plan: bezieht sich, auf wie Rohre innerhalb des Oberteils in Position gebracht werden. Es gibt vier Hauptdreieckiges (30°), gedrehtes dreieckiges der arten des Rohrplans, die sind, (60°), Quadrat (90°) und gedrehtes Quadrat (45°). Die dreieckigen Muster werden eingesetzt, um größere Wärmeübertragung zu geben, während sie die Flüssigkeit zwingen, um in eine turbulentere Mode um die Rohrleitung zu fließen. Quadratische Muster werden eingesetzt, wo das hohe Verschmutzen erfahren wird und Reinigung regelmäßiger ist.

7. Leitblech-Entwurf: Leitbleche werden in den Oberteil- und Rohrwärmetauschern benutzt, um Flüssigkeit über dem Rohrbündel zu verweisen. Sie laufen senkrecht zum Oberteil und halten das Bündel und verhindern die Rohre am Absacken über einer langen Länge. Sie können auch verhindern, dass die Rohre vibrieren. Die allgemeinste Art des Leitbleches ist das segmentale Leitblech. Die halbkreisförmigen segmentalen Leitbleche werden bei 180 Grad den angrenzenden Leitblechen orientiert, welche die Flüssigkeit zwingen, um und abwärts zwischen das Rohrbündel aufwärts zu fließen. Leitblechabstand ist von großem thermodynamischem Belang, wenn Oberteil- und Rohrwärmetauscher entworfen sind. Leitbleche müssen mit Erwägung für die Umwandlung des Druckabfalls und der Wärmeübertragung gesperrt werden. Für Thermo wirtschaftliche Optimierung wird es vorgeschlagen, dass die Leitbleche nicht genauer als 20% des inneren Durchmessers des Oberteils gesperrt werden. Lassen von Leitblechen sperren verursacht zu nah einen größeren Druckabfall wegen der Flussumlenkung. Die Leitbleche sperren infolgedessen zu lassen zu bedeutet weit auseinander dass es möglicherweise kühlere Stellen in den Ecken zwischen Leitblechen gibt. Sicherzustellen ist auch wichtig, dass die Leitbleche nah genug gesperrt werden, dass die Rohre nicht absacken. Die andere Hauptart des Leitbleches ist die Diskette und Donutleitblech, das aus zwei konzentrischen Leitblechen besteht, das äußere breitere Leitblech sieht wie ein Donut aus, während das innere Leitblech als Scheibe geformt wird. Diese Art von Leitblechkräften die Flüssigkeit, zum um jede Seite der Scheibe dann durch das Donutleitblech zu überschreiten, das eine andere Art Wasserfluß erzeugt.

Eigenschaften:

• Sich entwickelt mit neuer Technologie.
• Energieeinsparung.
• Hohe Leistungsfähigkeit.
• Rostfest.
• Lange Nutzungsdauer.
• Niedrige Kosten.

Anwendung:

Meerwasser, Öl, Nahrung, destilliertes Wasser, Gasindustrien.
